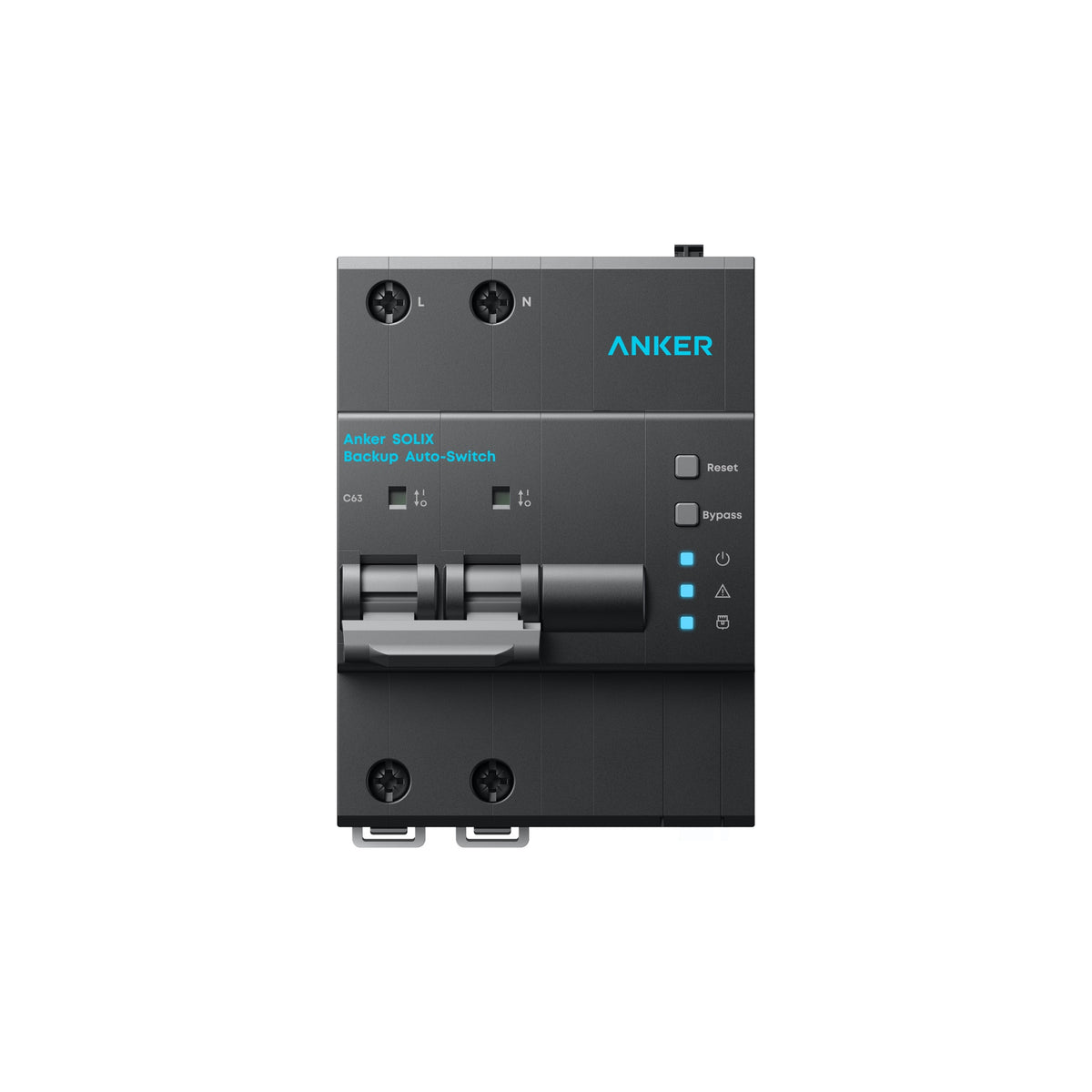

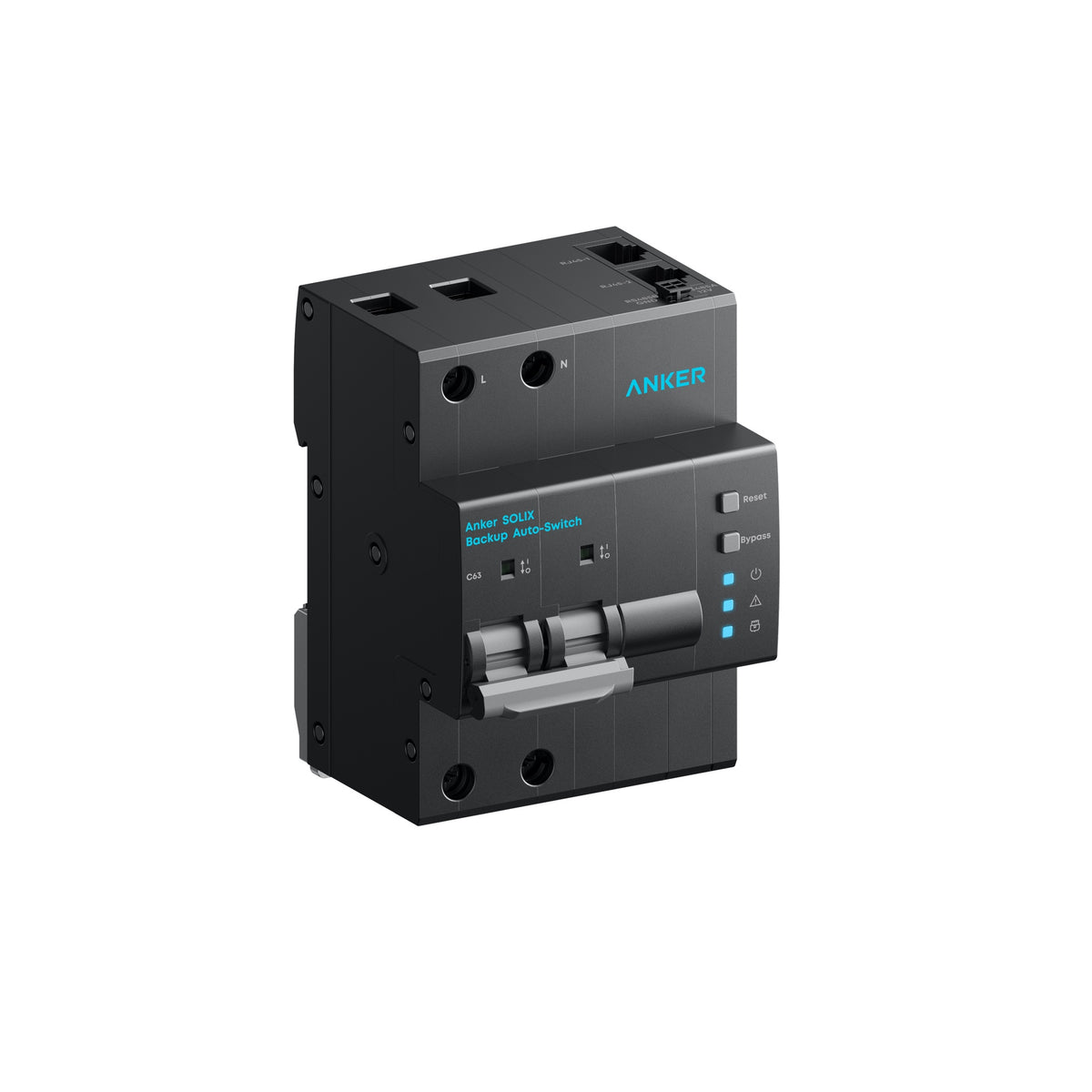

Inverseur de source automatique Anker SOLIX Backup Auto-Switch 63 A monophasé

À quoi sert un inverseur de source automatique avec une batterie solaire ?

Une batterie domestique stocke votre surplus solaire pour le soir. Mais lors d'une coupure de courant, une batterie seule ne peut pas alimenter le circuit de la maison : par sécurité, elle doit d'abord être séparée du réseau. C'est le rôle de l'inverseur de source automatique Anker SOLIX (Backup Auto-Switch), aussi appelé commutateur automatique ou ATS.

Posé dans votre tableau électrique, il surveille le réseau en permanence. Dès qu'il détecte une coupure, il isole votre logement et la Solarbank Max AC prend le relais pour toute la maison. Quand le réseau revient, il rebascule tout seul.

Deux rôles dans un seul module : compteur intelligent et inverseur de secours

Au quotidien, il remplace le compteur intelligent

Une batterie solaire a besoin de savoir ce que la maison consomme et ce qu'elle renvoie au réseau, sinon elle se charge et se décharge à l'aveugle. Ce travail est normalement fait par un compteur séparé, comme le Smart Meter Anker SOLIX. Le Backup Auto-Switch a ce compteur d'énergie intégré : sa pince de mesure posée sur l'arrivée du réseau suit les flux en continu, et la Solarbank Max AC pilote sa charge et sa décharge à partir de ces mesures, pour consommer votre surplus solaire plutôt que l'injecter. Anker le présente comme un module qui évite d'acheter et de poser un compteur séparé.

En cas de coupure, il secourt toute la maison

Le même module fait aussi office d'inverseur de source automatique : c'est ce qui permet à la batterie de devenir une vraie batterie de secours pour la maison.

Comment fonctionne le secours, en 3 temps

1. Le réseau est présent

Le commutateur mesure les flux et laisse passer le courant normalement. Votre batterie fonctionne comme d'habitude : elle se charge avec le surplus solaire et restitue l'énergie le soir.

2. Une coupure est détectée

Le module coupe automatiquement la liaison avec le réseau public. Vous n'avez rien à faire, ni interrupteur à basculer, ni rallonge à brancher.

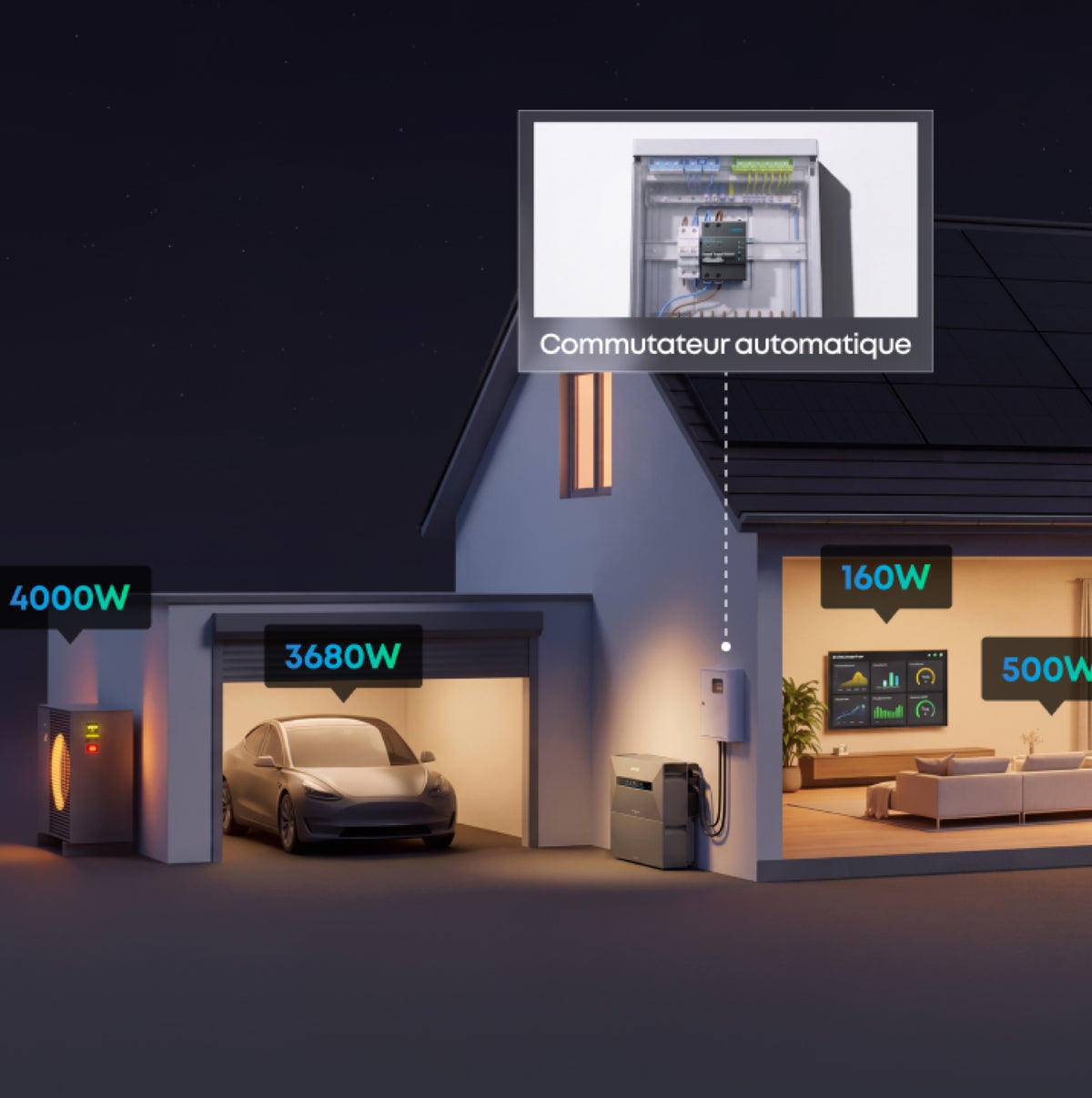

3. La batterie alimente toute la maison

Tous les circuits reliés au tableau restent alimentés : éclairage, réfrigérateur, box internet, chauffage d'appoint, portail. Anker annonce une bascule en 0 ms côté charge (temps de commutation interne inférieur à 20 ms) : vos appareils ne voient pas la coupure. La puissance disponible reste celle de votre batterie : il faut donc éviter de lancer en même temps plusieurs appareils très gourmands.

Une batterie de secours pour toute la maison, pas pour une prise

La Solarbank Max AC possède déjà une sortie de secours : elle permet de brancher quelques appareils essentiels en direct. Avec le commutateur automatique, la logique change : ce n'est plus vous qui choisissez quoi brancher pendant la coupure, c'est toute l'installation électrique de la maison qui reste sous tension.

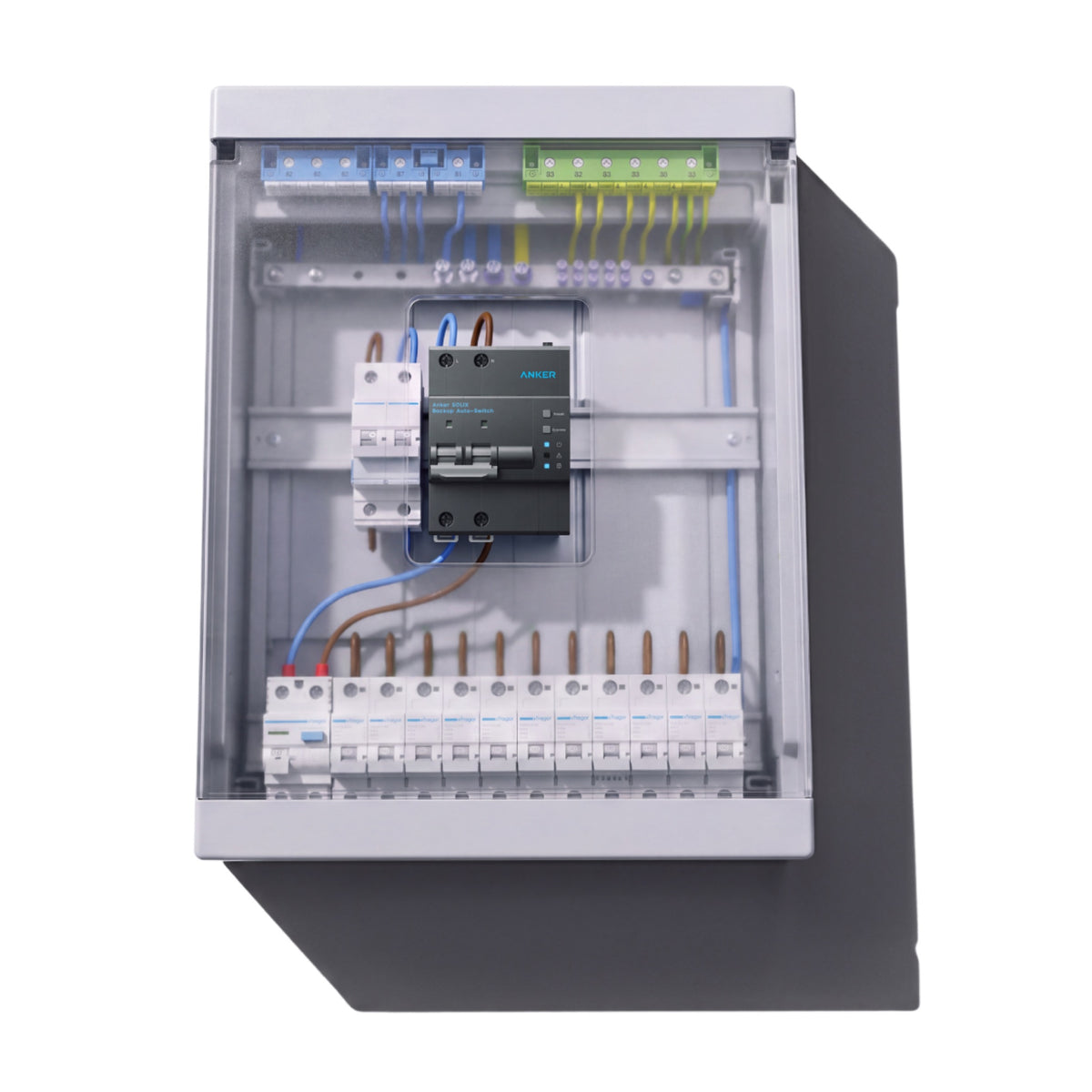

Un inverseur de source monophasé 63 A qui tient dans le tableau

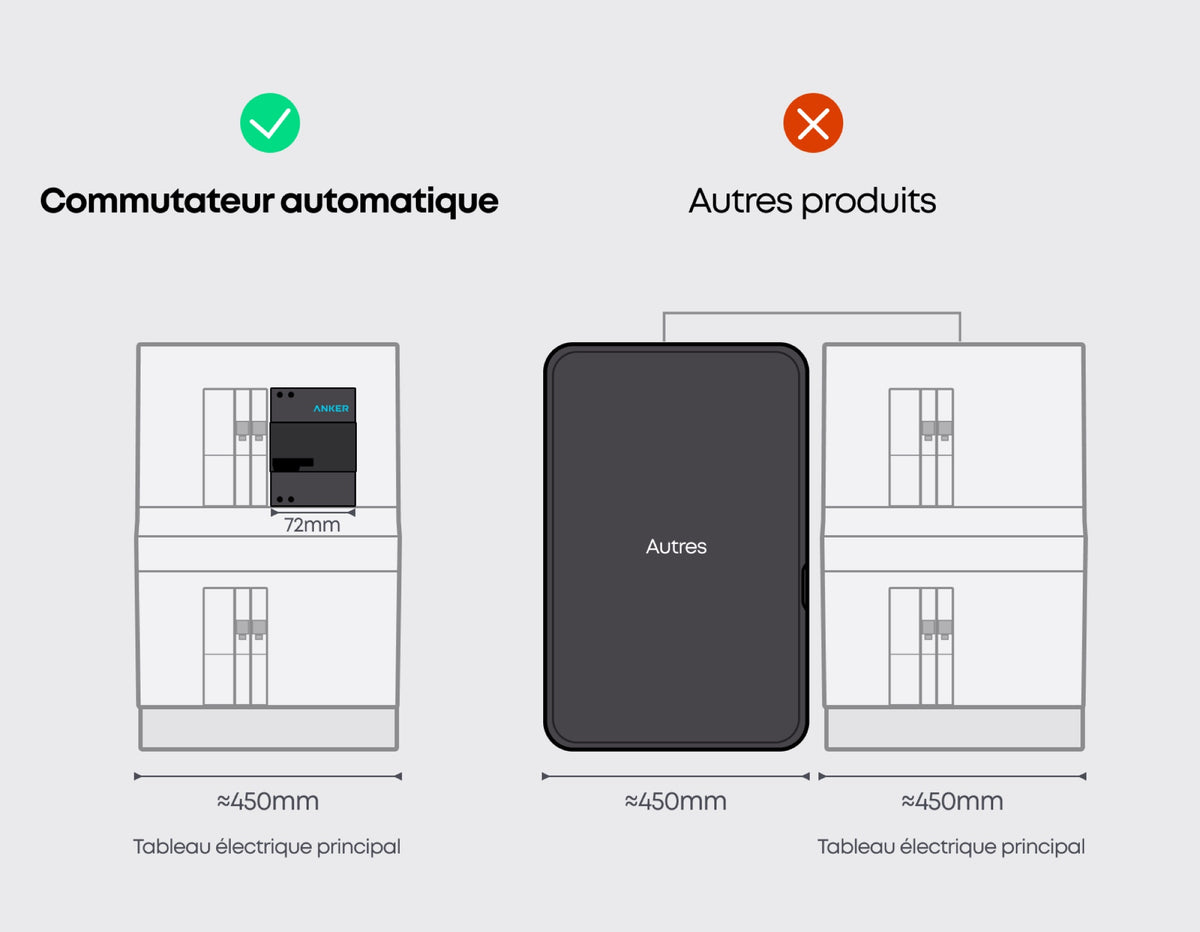

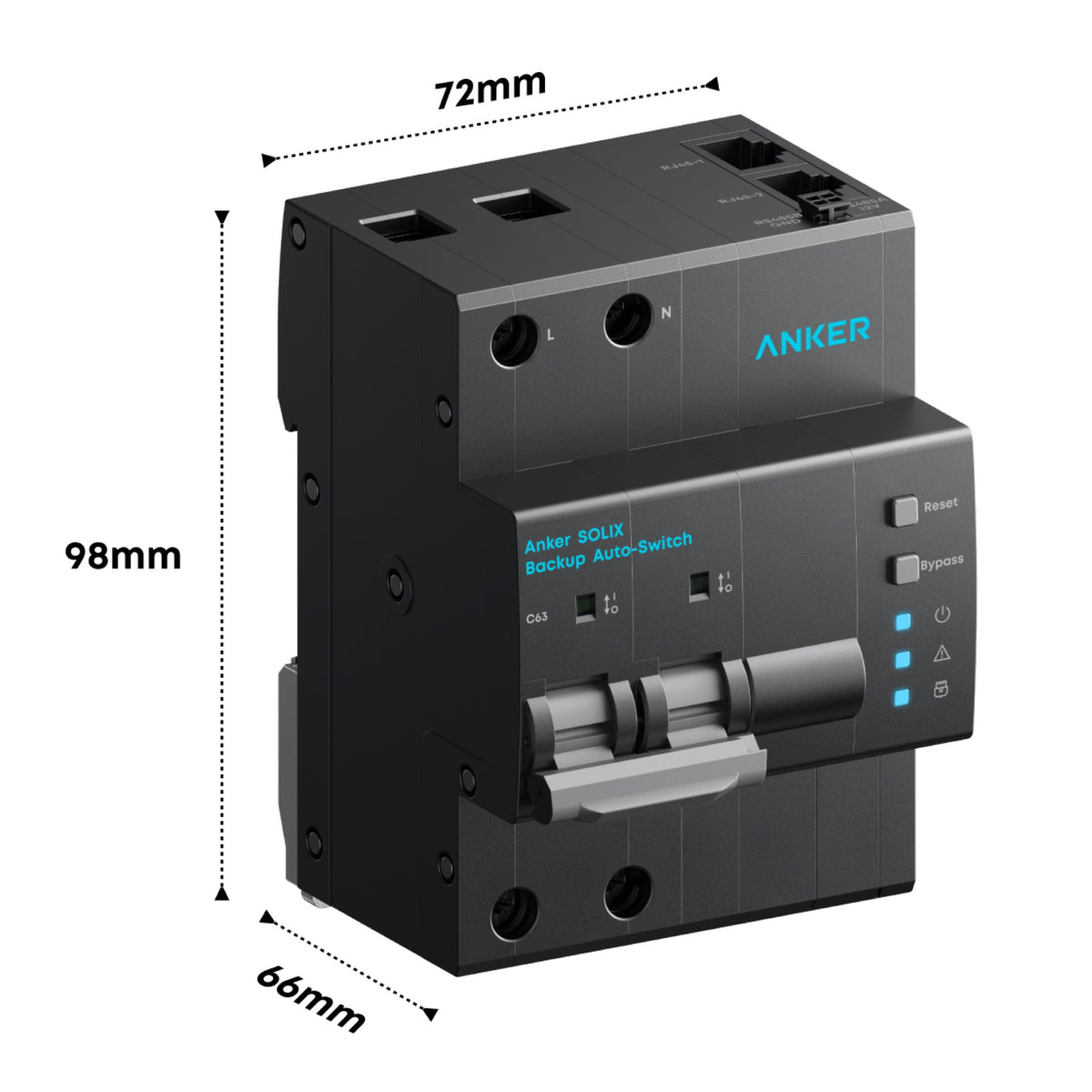

Les inverseurs de source classiques sont souvent trop gros pour le tableau : ils finissent dans un coffret vissé au mur, avec des câbles de forte section et un compteur à ajouter. Le Backup Auto-Switch regroupe dans un seul module de 4 pôles (72 × 66 × 98 mm) :

• l'inverseur de source automatique ;
• le disjoncteur (63 A, pouvoir de coupure 6 kA) ;
• un compteur d'énergie intégré, qui remplace le compteur intelligent séparé ;
• une fonction by-pass pour la maintenance.

Anker annonce 80 % de place en moins dans le tableau qu'un ATS classique et une pose d'environ 30 minutes.

Compatible avec la Solarbank Max AC et vos panneaux existants

L'inverseur fonctionne avec la batterie Anker SOLIX Solarbank Max AC (7 kWh, extensible jusqu'à 42 kWh avec les batteries BP7000). Il ne fonctionne pas avec des batteries d'autres marques.

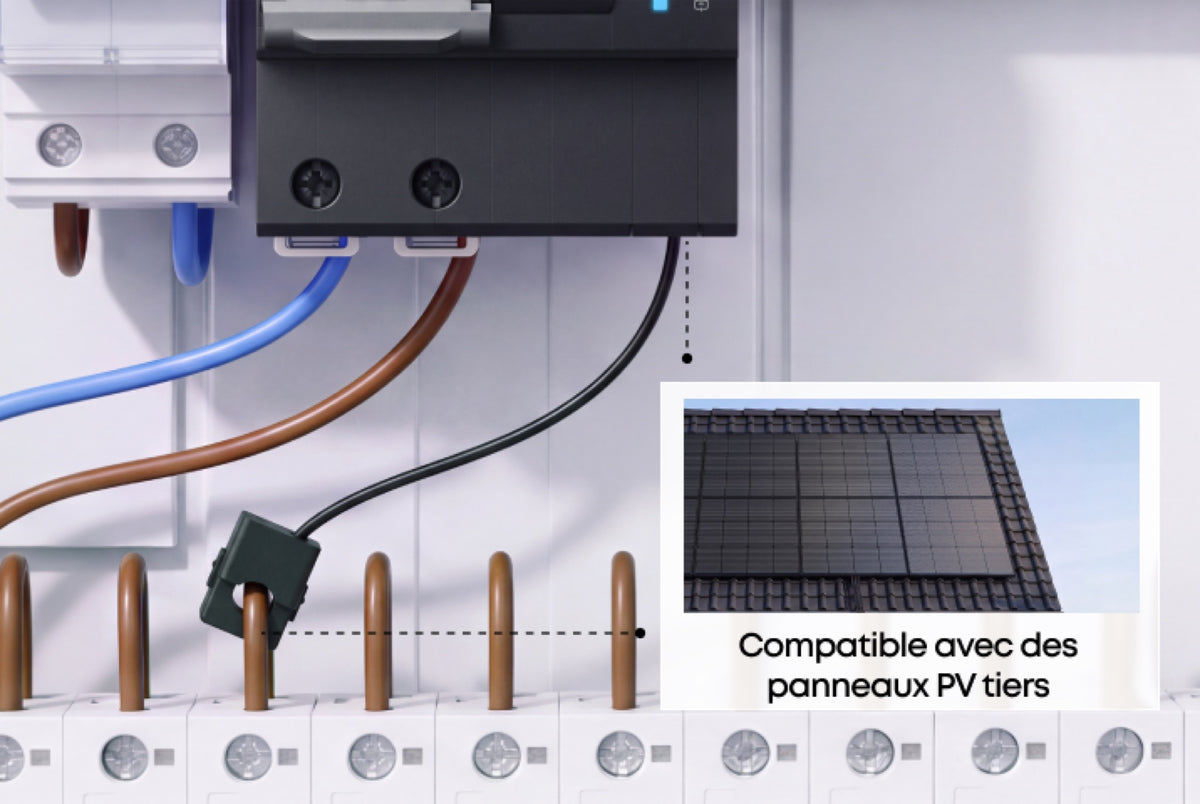

C'est un inverseur de source automatique pour panneau solaire : il dispose de 2 ports pour pinces de mesure (TC) : l'une suit le réseau, l'autre une installation photovoltaïque existante, même d'une autre marque. Pendant une coupure, votre production solaire peut ainsi continuer à être valorisée et à recharger la batterie, selon la configuration retenue par votre installateur.

Branchement de l'inverseur de source automatique : ce qu'il faut savoir

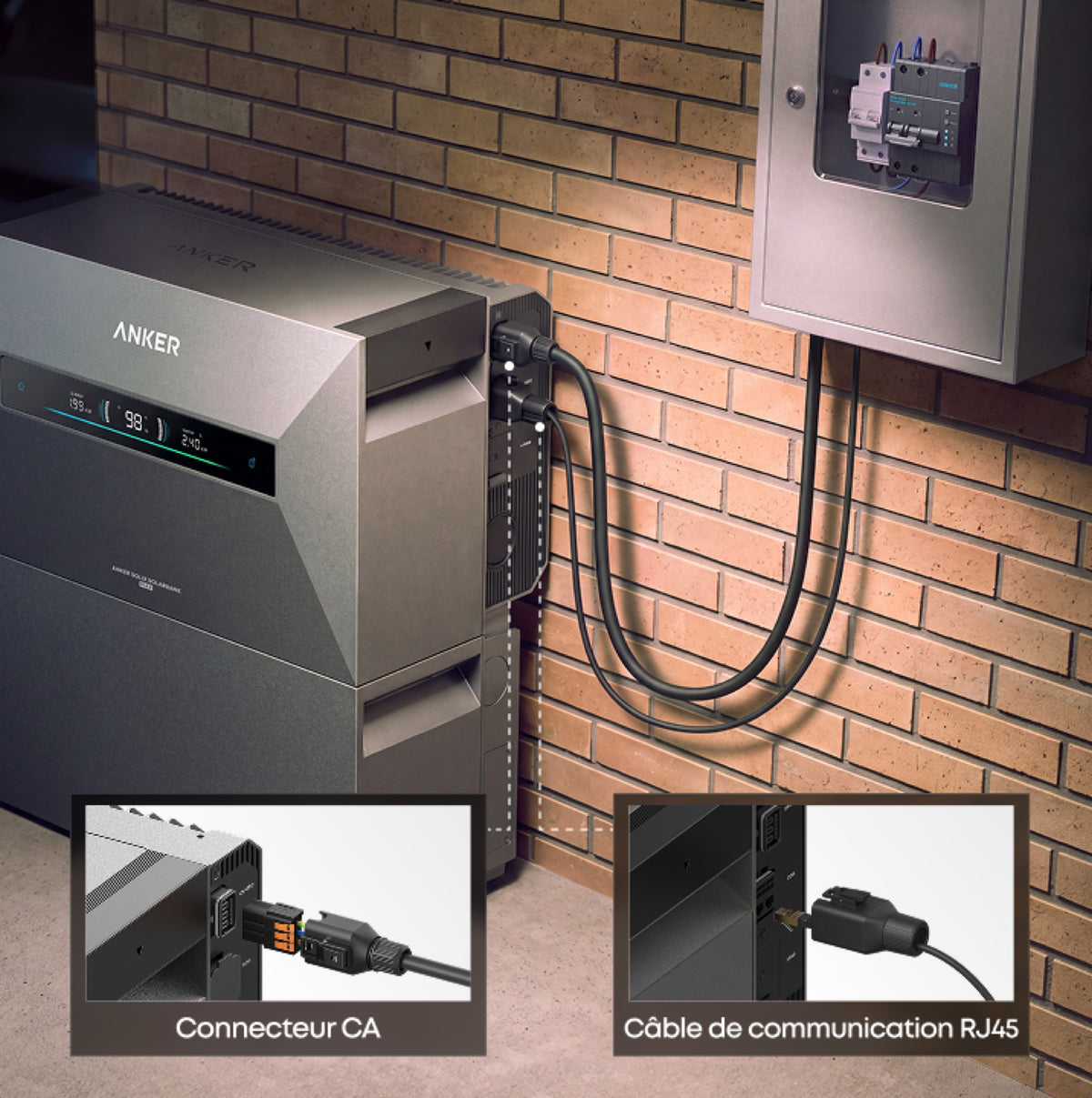

Le commutateur se monte dans le tableau électrique principal, entre l'arrivée du réseau et vos circuits. Cette intervention doit être réalisée par un électricien qualifié, dans le respect de la norme NF C 15-100. Selon la réglementation locale, un interrupteur-sectionneur supplémentaire peut être exigé (mention Anker). Le module communique avec la batterie par câble RJ45 (2 ports, jusqu'à 100 m).

Fiche technique résumée

Modèle AE120GZ0 · courant nominal 63 A monophasé · 230 V, 50/60 Hz · pouvoir de coupure 6 kA · 2 ports TC (réseau + PV tiers, TC 63 A ø 10 mm) · compteur intégré · 2 ports RJ45, portée 100 m · température de fonctionnement −30 °C à 70 °C · 72 × 66 × 98 mm · durée de vie 10 ans · garantie 5 ans.
