Comment ça marche
Installez jusqu’à 2 panneaux solaires au sol et choisissez leur inclinaison.

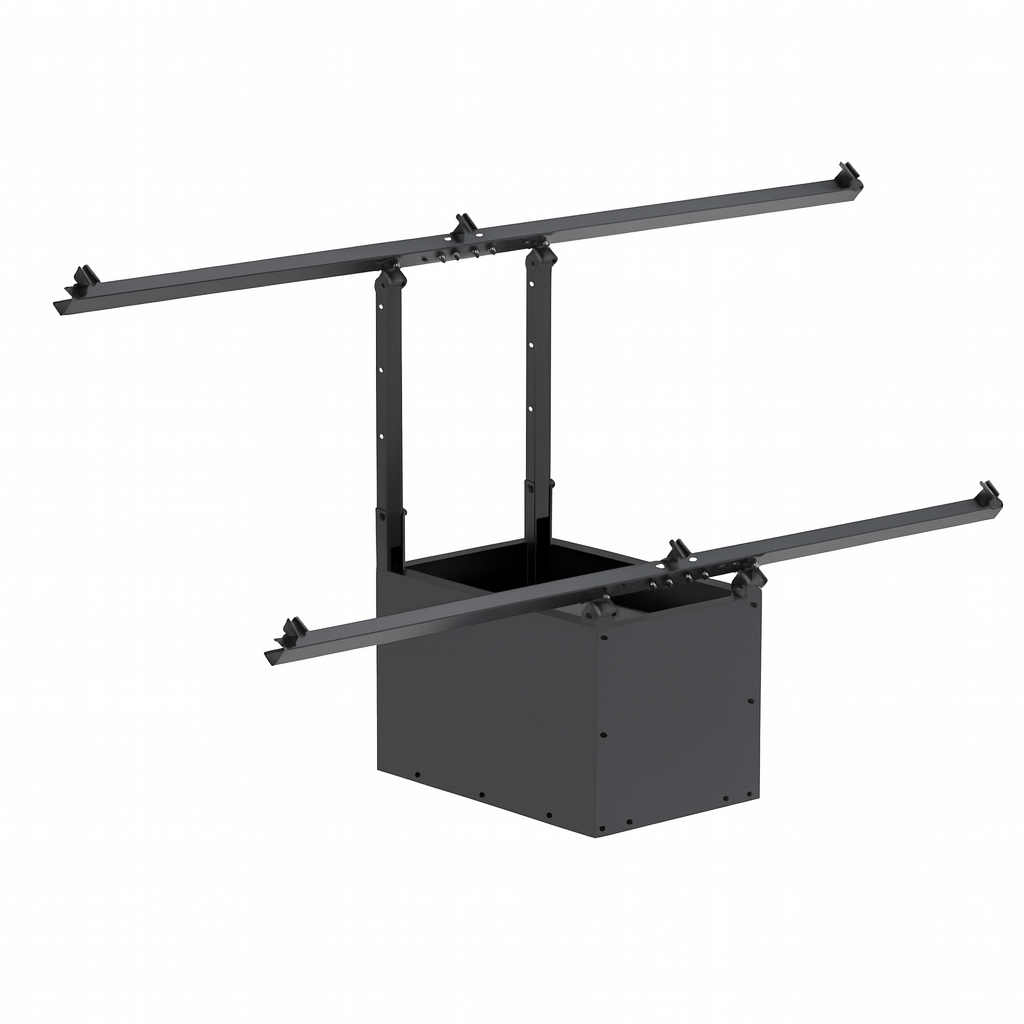

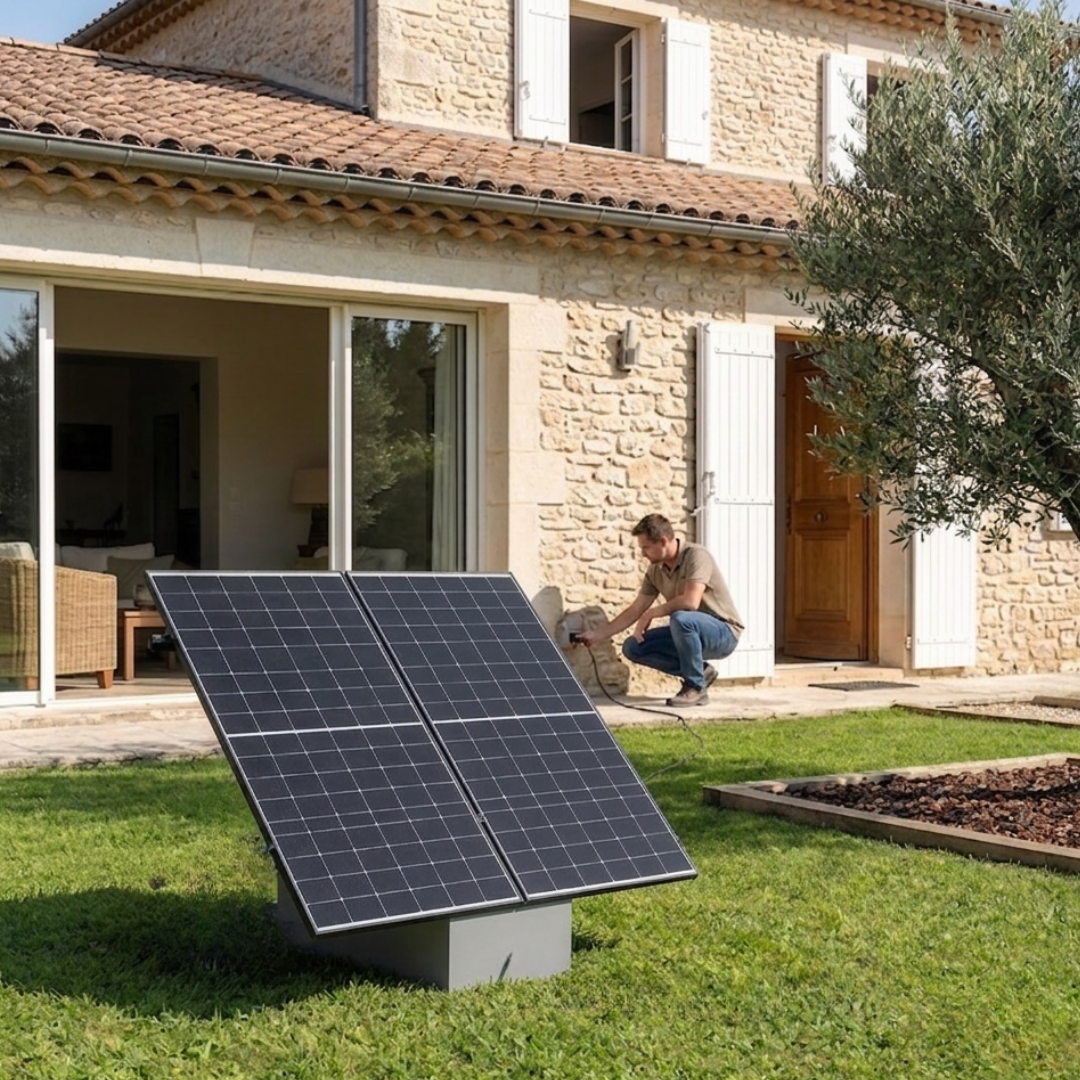

Le support au sol universel pour panneaux solaires constitue une alternative à l’installation photovoltaïque en toiture. Il permet de positionner jusqu’à 2 panneaux solaires en format portrait directement au sol, tout en les maintenant sur une structure dédiée.
Son principal avantage réside dans son système d’inclinaison réglable. Quatre positions sont disponibles : 10°, 20°, 30° et 40°. Vous pouvez ainsi sélectionner l’angle correspondant le mieux à votre implantation et aux conditions d’ensoleillement recherchées.
Présentation du support
Une structure universelle conçue pour installer 2 panneaux photovoltaïques au sol.
Ce support a été développé pour accueillir jusqu’à 2 panneaux photovoltaïques et faciliter la création d’une installation solaire lorsque la toiture n’est pas disponible ou lorsque vous souhaitez conserver un accès facile aux modules.
Une fois équipé des panneaux, le support peut atteindre une amplitude de 238 × 150 × 160 cm. Son caisson mesure quant à lui 52 × 50 × 82 cm.
Sa conception permet également d’utiliser un lestage compris entre 250 et 450 kg, afin de stabiliser la structure sans fixation directe dans le sol. Le lestage nécessaire doit néanmoins être adapté à l’implantation et aux contraintes réelles du site.
Installation & fixation
Un montage au sol accessible, sans intervention sur votre toiture.
Le support est livré en kit et doit d’abord être assemblé conformément au manuel d’installation. Une fois la structure montée, choisissez l’emplacement en privilégiant une zone bénéficiant d’une bonne exposition solaire et présentant le moins d’ombrage possible au cours de la journée.
Les panneaux sont ensuite installés en format portrait sur la structure. Vous pouvez sélectionner l’une des quatre inclinaisons disponibles : 10°, 20°, 30° ou 40°.
Le support doit ensuite être correctement stabilisé. Sa conception permet un lestage de 250 à 450 kg. La masse et la méthode de lestage doivent être déterminées en fonction de l'emplacement, de la nature du sol, de l'exposition au vent, des dimensions des panneaux et des contraintes propres au site.
Une attention particulière doit être portée à la résistance au vent : une structure équipée de panneaux photovoltaïques présente une surface importante exposée aux efforts aérodynamiques. Le montage, le serrage des éléments et le lestage doivent donc être réalisés conformément à la documentation du support.
Compatibilité & évolutivité
Une solution adaptée à de nombreuses configurations photovoltaïques.
Le support peut accueillir jusqu’à 2 panneaux photovoltaïques. La compatibilité doit néanmoins être vérifiée selon les dimensions, le poids et les caractéristiques mécaniques des modules choisis.
Il peut notamment être associé aux panneaux photovoltaïques de grande puissance proposés sur Revolusun, sous réserve du respect des dimensions admissibles.
Pour créer une installation plus importante, plusieurs supports peuvent être utilisés afin de répartir les panneaux en groupes de deux.
Implantation & orientation
L'emplacement des panneaux joue directement sur votre production photovoltaïque.
Une installation au sol présente un avantage important : vous êtes généralement moins contraint par l'orientation et la pente d'une toiture.
Le support permet de sélectionner une inclinaison de 10°, 20°, 30° ou 40°, ce qui offre davantage de flexibilité pour rechercher une exposition solaire favorable.
L'emplacement doit également être choisi en limitant les ombres générées par les bâtiments, arbres, murs, clôtures ou autres obstacles environnants.
Production & rendement
Une bonne orientation aide vos panneaux à exploiter davantage l'énergie solaire disponible.
Le support ne produit évidemment pas directement d'électricité, mais son rôle est essentiel dans les performances d'une installation photovoltaïque.
L’orientation, l’inclinaison et l’absence d’ombrage influencent directement la quantité d’énergie reçue par les panneaux. Les quatre angles disponibles permettent d’adapter la position des modules à la configuration de l’installation.
Avec deux panneaux de 500 Wc, par exemple, ce support peut servir de base à une installation photovoltaïque de 1 000 Wc, sous réserve de la compatibilité mécanique des modules sélectionnés.
La production réelle dépendra ensuite de la puissance des panneaux, de la localisation géographique, de l'orientation, de l'inclinaison, de la température, des ombrages et des pertes du système.
Rentabilité & économies
Optimisez l’implantation de vos panneaux pour mieux valoriser votre installation solaire.
Le support au sol permet avant tout de rechercher une implantation photovoltaïque favorable lorsque la toiture n'est pas adaptée ou disponible.
En facilitant le choix de l'orientation et de l'inclinaison, il contribue à exploiter correctement les panneaux installés. Avec 2 panneaux de 500 Wc, vous pouvez par exemple constituer une installation de 1 000 Wc destinée à couvrir une partie des consommations électriques du logement.
Les économies ne peuvent toutefois pas être attribuées directement au support : elles proviennent de l’installation photovoltaïque complète et dépendent de sa puissance, de son exposition et du taux d’autoconsommation.
Entretien & sécurité
Une installation accessible pour faciliter les contrôles et l’entretien.
L’installation au sol facilite l’accès aux panneaux pour leur nettoyage et leur inspection. Il est recommandé de contrôler périodiquement le serrage de la structure, la fixation des panneaux et l’état du lestage, particulièrement après des conditions météorologiques importantes.
L’installation doit rester stable et correctement dimensionnée face aux contraintes du site. Le lestage indiqué pour le support est compris entre 250 et 450 kg, mais le choix du lestage effectif doit tenir compte des conditions réelles d'installation.
Description produit détaillée
Une structure réglable pour créer facilement une installation photovoltaïque au sol.
Le support au sol universel Revolusun permet d'accueillir jusqu'à 2 panneaux photovoltaïques en format portrait. Il dispose de 4 angles d'inclinaison – 10°, 20°, 30° et 40° – afin d'adapter le positionnement des panneaux à votre installation.
Son caisson mesure 52 × 50 × 82 cm et l'ensemble peut atteindre 238 × 150 × 160 cm avec les panneaux installés. Son système de lestage de 250 à 450 kg permet de stabiliser la structure sans avoir à réaliser de fixation directe dans le sol.
