Coffret de jonction AC 3 entrées

Un seul point de raccordement, jusqu'à 3 sources

Vous installez un kit solaire avec 2 ou 3 micro-onduleurs ? Vous ajoutez plusieurs batteries plug & play à votre installation ? Sans ce coffret, chaque appareil réclame sa propre prise dédiée — donc 2 ou 3 lignes distinctes à faire tirer depuis votre tableau électrique.

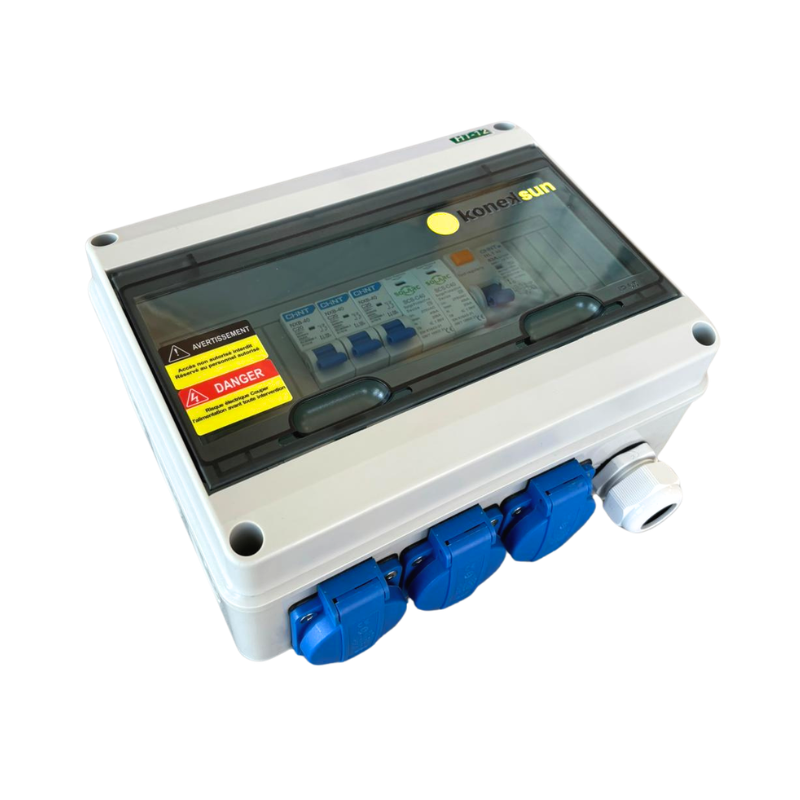

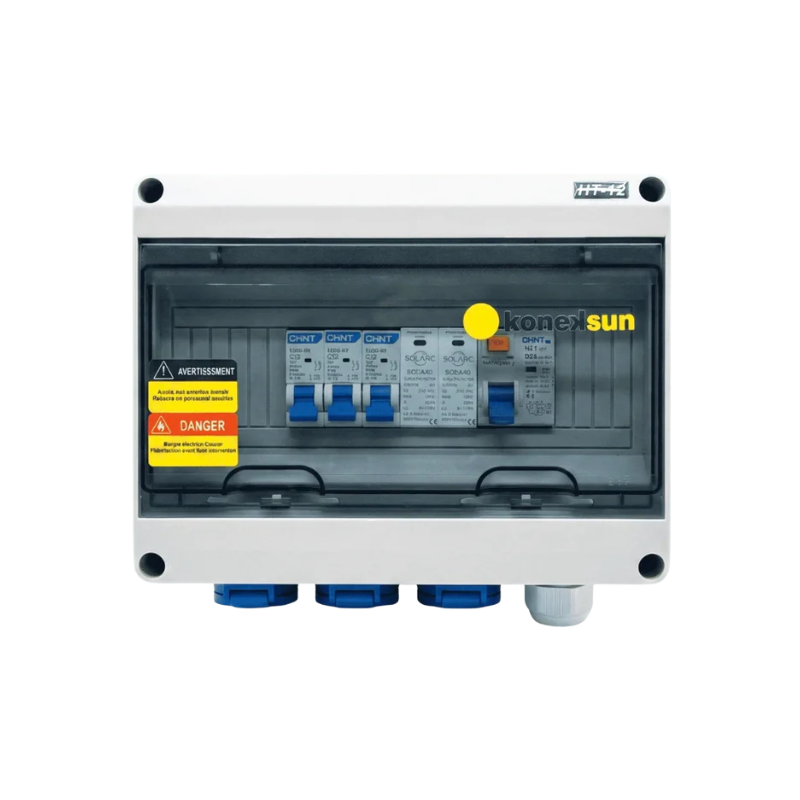

Le coffret de jonction AC 3 entrées réunit ces sources en un seul endroit : chaque micro-onduleur ou batterie se branche sur sa propre entrée protégée, et une seule sortie, sur une seule ligne dédiée, part vers votre tableau électrique. Résultat : une intervention au lieu de deux ou trois, une seule ligne à faire poser plutôt que plusieurs.

Comment il fonctionne

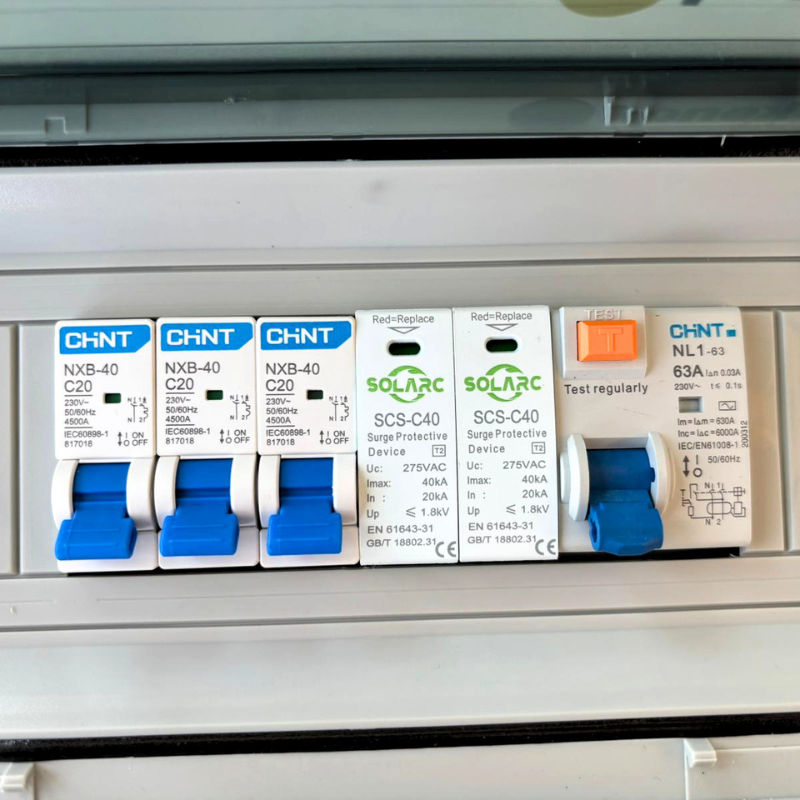

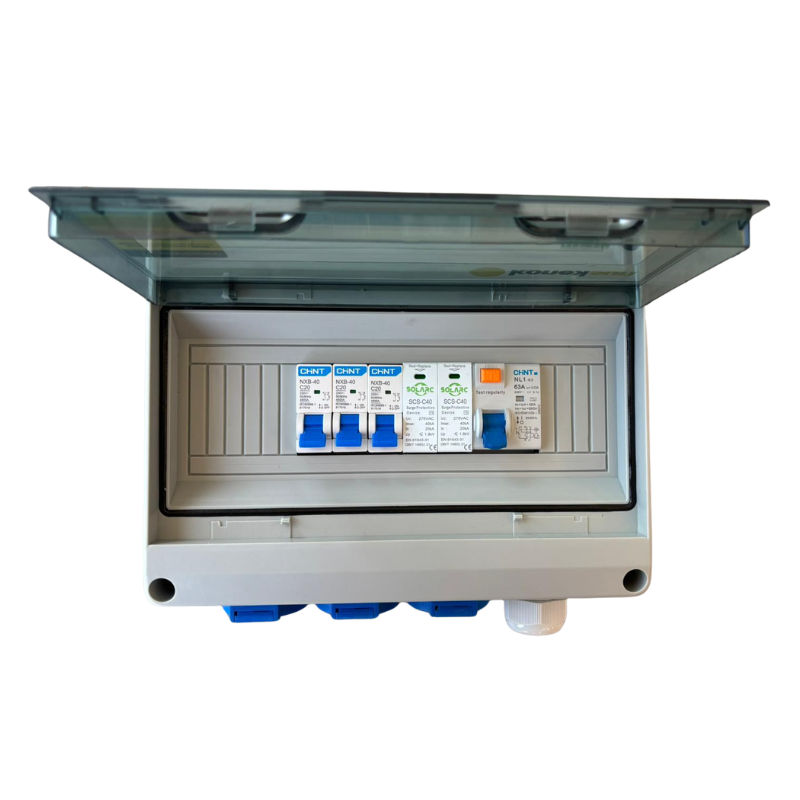

3 entrées AC indépendantes, chacune avec son propre disjoncteur : vous pouvez isoler une source (entretien, ajout, panne) sans couper les deux autres. La sortie commune est protégée par un différentiel de type B — il détecte aussi les fuites en courant continu, que les micro-onduleurs et onduleurs de batterie peuvent générer — et par un parafoudre intégré.

Caractéristiques techniques

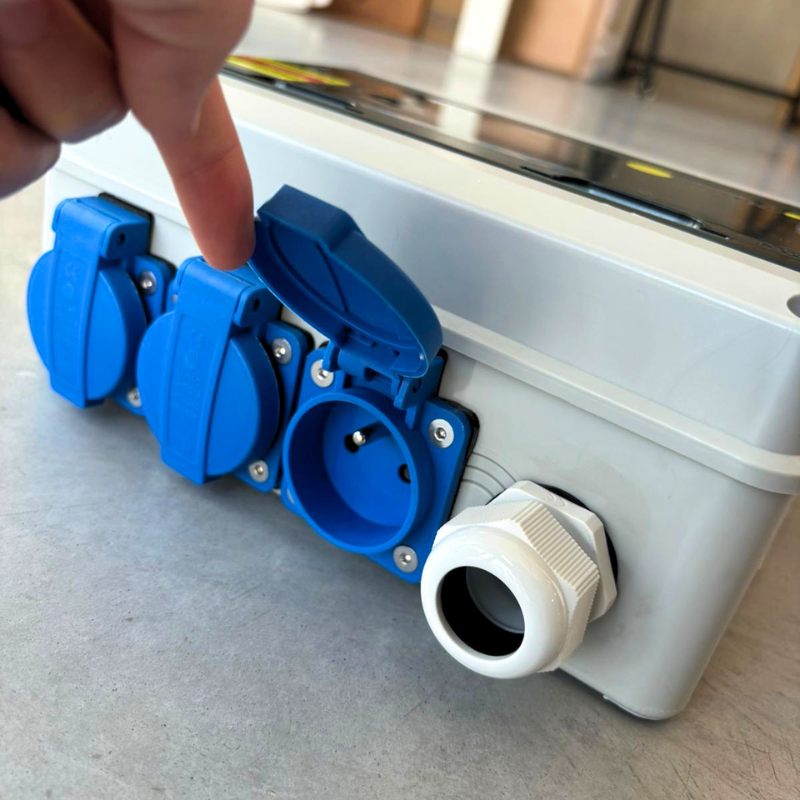

• 3 entrées AC indépendantes, chacune avec son propre disjoncteur

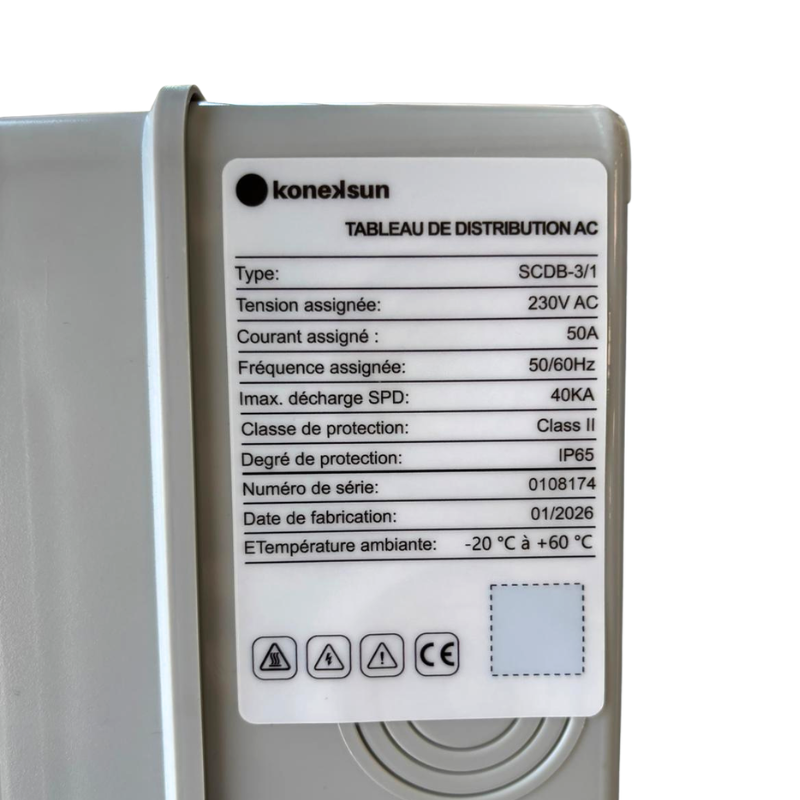

• Courant maximal supporté : 63 A (230 V AC, L/N+PE)
• Protection différentielle type B + parafoudre intégré (SPD)
• Indice de protection IP65 · résistance aux chocs IK10 · usage intérieur/extérieur
• Température de fonctionnement -20°C à 50°C · altitude max 3000 m
• Boîtier polycarbonate/ABS, fixation murale · 255 x 200 x 111 mm
• Section de câble d'entrée acceptée : 6 à 8 mm²
• Conforme CE, IEC/EN61439-1 et IEC/EN61439-3

Installation et contenu du colis

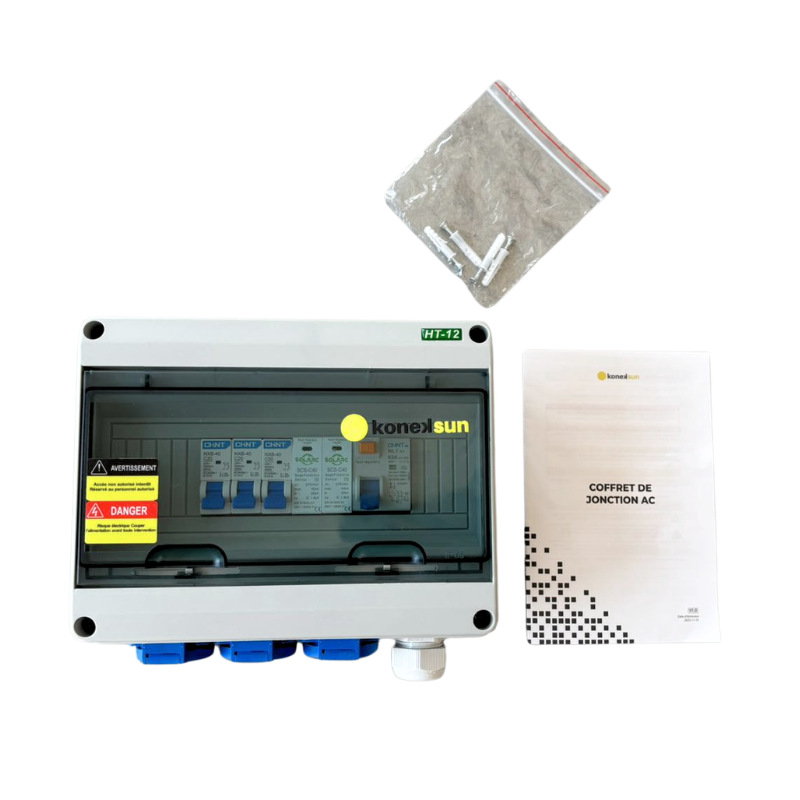

Le raccordement doit être réalisé par un professionnel qualifié (câblage L/N/PE à l'intérieur du coffret, pose sur une ligne dédiée). Contenu du colis : 1 coffret de jonction AC + kit de fixation murale (vis et chevilles).
