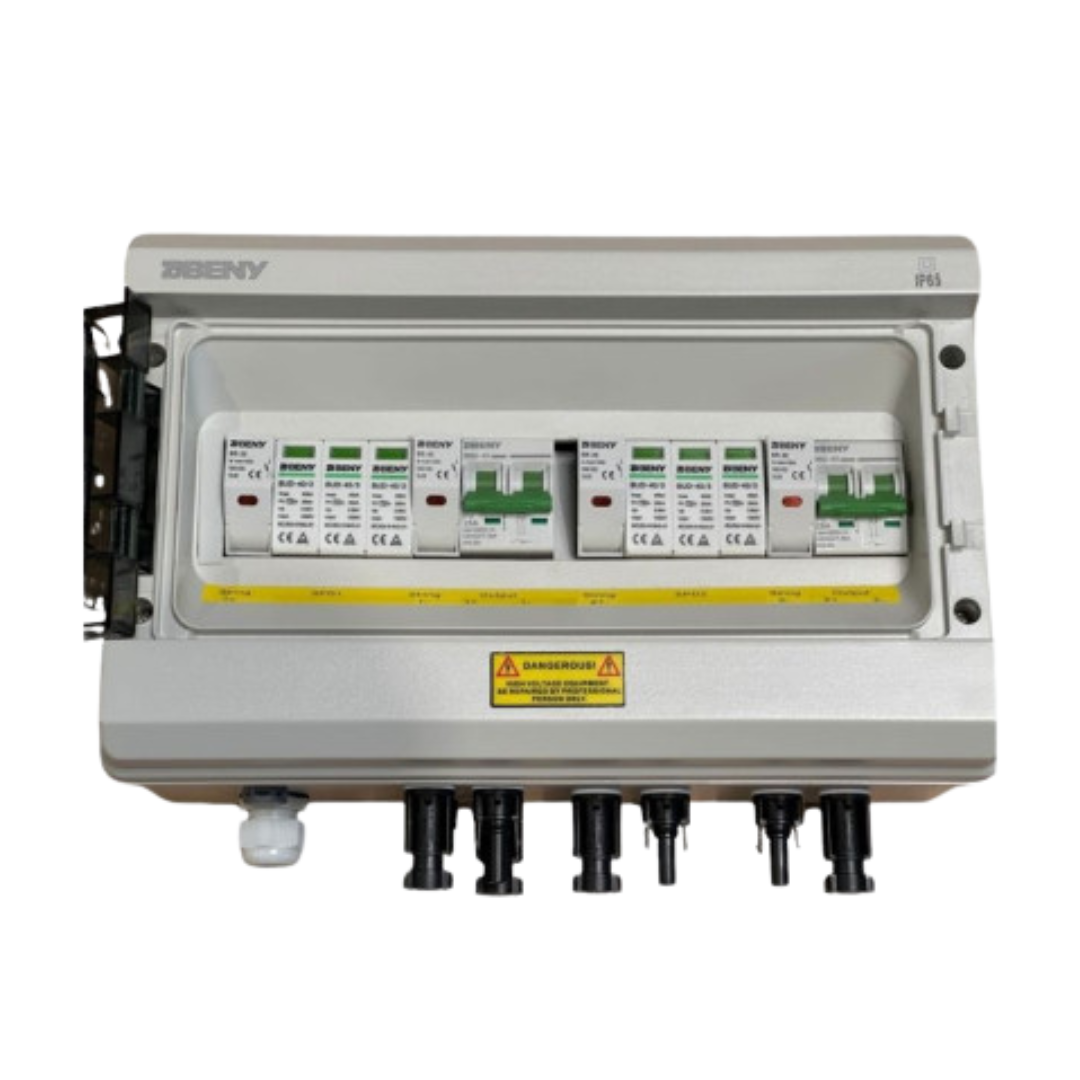

ZJBENY - Coffret DC Hybride Tri 1000V (Protection 2MPPT + 1)

ZJBENY - Coffret DC Hybride Tri 1000V (Protection 2MPPT + 1)

Le coffret DC hybride ZJBENY est conçu pour assurer la protection côté courant continu d’une installation photovoltaïque hybride triphasée. Prévu pour une tension allant jusqu’à 1000 V DC, il permet de sécuriser les liaisons photovoltaïques avec une configuration adaptée à la protection de 2 MPPT + 1.

Protection DC complète jusqu’à 1000 V

Le coffret intègre deux interrupteurs-sectionneurs DC BB1H-63 2P de 25 A ainsi que deux parafoudres BUD-40/2 de 40 kA. Cette configuration permet d’isoler les circuits photovoltaïques et de renforcer leur protection contre les surtensions transitoires.

Protection par fusibles intégrée

Quatre fusibles DC BR-30 de 30 A et quatre fusibles DC Link OSPV-30 de 25 A sont intégrés au coffret. L’ensemble est préassemblé pour centraliser les différentes protections DC nécessaires à l’installation.

Boîtier IP65 anti-UV

Le coffret est fabriqué en plastique ABS résistant aux UV et bénéficie d’un indice de protection IP65. Sa porte transparente réversible facilite le contrôle visuel des protections tout en conservant les composants à l’intérieur d’un boîtier protégé.

Raccordement photovoltaïque simplifié

Quatre jeux de connecteurs Quick MC4 sont prévus pour les entrées et sorties photovoltaïques. Le coffret est également fourni avec un schéma de câblage et des autocollants de sécurité anti-UV afin de faciliter son installation et son identification.
ZJBENY - Coffret DC Hybride Tri 1000V (... €299,00
Caractéristiques techniques

Caractéristiques techniques

Marque : ZJBENY
Produit : Coffret de protection DC hybride
Configuration : Triphasé – Protection 2 MPPT + 1
Tension DC maximale indiquée : 1000 V
Indice de protection : IP65
Dimensions : 334 × 210 × 122 mm
Matériau : Plastique ABS anti-UV
Porte : Transparente et réversible

Interrupteur DC : BB1H-63
Quantité : 2
Configuration : 2P
Tension : 1000 V DC
Courant nominal : 25 A

Parafoudre DC : BUD-40/2
Quantité : 2
Configuration : 2P
Tension : 1000 V DC
Courant indiqué : 40 kA

Fusible DC : BR-30
Quantité : 4
Tension : 1000 V DC
Courant nominal : 30 A

Fusible DC Link : OSPV-30
Quantité : 4
Tension : 1000 V DC
Courant nominal : 25 A

Connecteurs photovoltaïques : Quick MC4
Quantité : 4 jeux entrée/sortie
Schéma de câblage : Fourni
Autocollants de sécurité : Fournis, résistants aux UV

Manuels & certificats

ZJBENY - Coffret DC Hybride Tri 1000V (Protection 2MPPT + 1)

📄 schéma de câblage ↓ Télécharger
Livraison & politique de retour
🎁 Livraison offerte dès 700 € d'achat

Livraison à domicile

🇫🇷 France métropolitaine (hors Corse et DOM-TOM).
Corse : frais supplémentaires indiqués dans votre panier.

📦 Petit colis

Panier jusqu'à 699 € : tarif calculé au panier.
Panier dès 700 € : offert.

🚚 Sur palette

Panier jusqu'à 699 € : tarif calculé au panier.
Panier dès 700 € : offert.

Livré chez vous sous 7 à 10 jours ouvrés
Après validation du paiement. Un transporteur (GEODIS, Colissimo, UPS, DHL ou équivalent selon le colis) vous contacte pour convenir d'un rendez-vous. Suivi par SMS et e-mail.

Retrait entrepôt à Bordeaux GRATUIT

Retrait sous 24 à 48h

Vous recevez un e-mail dès que votre commande est prête à être retirée.
3b chemin de Pique Tuile, 33750 Saint-Germain-du-Puch, France
Horaires : du lundi au vendredi, 9h-13h et 14h-17h.

Ouvrir dans Google Maps ↗

Politique de retour

↩️

Vous disposez de 14 jours à compter de la réception du matériel pour changer d'avis, et obtenir un remboursement ou échange.

Voir la politique de retour complète ↗

Facilités de paiement

Paiement par carte bancaire

American Express Apple Pay Cartes Bancaires Mastercard Visa Virement Alma

Alma — paiement en plusieurs fois

Alma

Payez en 2x, 3x ou 4x sans frais, directement à l'étape du paiement. Le simulateur exact (montant, dates) s'affiche sur la fiche produit selon le prix de votre panier.

🏦 Virement bancaire

🏦Virement bancaire

Aucun frais, aucune limite de plafond bancaire. Validez votre commande : le RIB vous est communiqué à l'étape du paiement. Votre commande est prise en charge dès réception des fonds.

Ce que vous recevez

Contenu du kit

1x ZJBENY - Coffret DC Hybride Tri 1000V (Protection 2MPPT + 1)
ZJBENY - Coffret DC Hybride Tri 1000V (Protection 2MPPT + 1)

Tout comprendre sur ce coffret

Coffret DC photovoltaïque hybride triphasé 1000 V

Le coffret ZJBENY DC Hybride Tri 1000 V est conçu pour protéger les circuits DC d’une installation photovoltaïque hybride triphasée avec une configuration 2 MPPT + 1.

Parafoudres DC 40 kA et sectionneurs 25 A

Il intègre deux parafoudres DC 1000 V / 40 kA et deux interrupteurs-sectionneurs 2P 1000 V / 25 A pour sécuriser et isoler les circuits photovoltaïques.

Protection par fusibles jusqu’à 1000 V

Le coffret comprend quatre fusibles DC 30 A ainsi que quatre fusibles DC Link 25 A, permettant de centraliser les protections nécessaires côté courant continu.

Coffret IP65 avec raccordement MC4

Son boîtier ABS anti-UV IP65 est équipé d’une porte transparente réversible et de quatre jeux de connecteurs Quick MC4 pour simplifier le raccordement des entrées et sorties photovoltaïques.

Questions fréquentes

FAQ

Retrouvez ici les réponses aux questions les plus fréquentes avant de vous lancer.

À quoi sert le coffret DC ZJBENY 1000 V ?

Il permet de centraliser les protections côté courant continu d’une installation photovoltaïque hybride. La configuration fournie est prévue pour une protection 2 MPPT + 1.

Quelle tension maximale accepte le coffret ?

Les composants DC indiqués sont prévus pour fonctionner jusqu’à 1000 V DC.

Le coffret intègre-t-il des parafoudres ?

Oui. Il comprend deux parafoudres BUD-40/2 en configuration 2P, prévus pour 1000 V DC et indiqués à 40 kA.

Des interrupteurs DC sont-ils intégrés ?

Oui. Deux interrupteurs DC BB1H-63 2P de 25 A / 1000 V sont intégrés.

Le coffret possède-t-il des fusibles ?

Oui. Il comprend quatre fusibles DC BR-30 de 30 A ainsi que quatre fusibles DC Link OSPV-30 de 25 A, tous indiqués pour 1000 V DC.

Les connecteurs MC4 sont-ils inclus ?

Oui. Quatre jeux de connecteurs Quick MC4 sont prévus pour les entrées et sorties.
