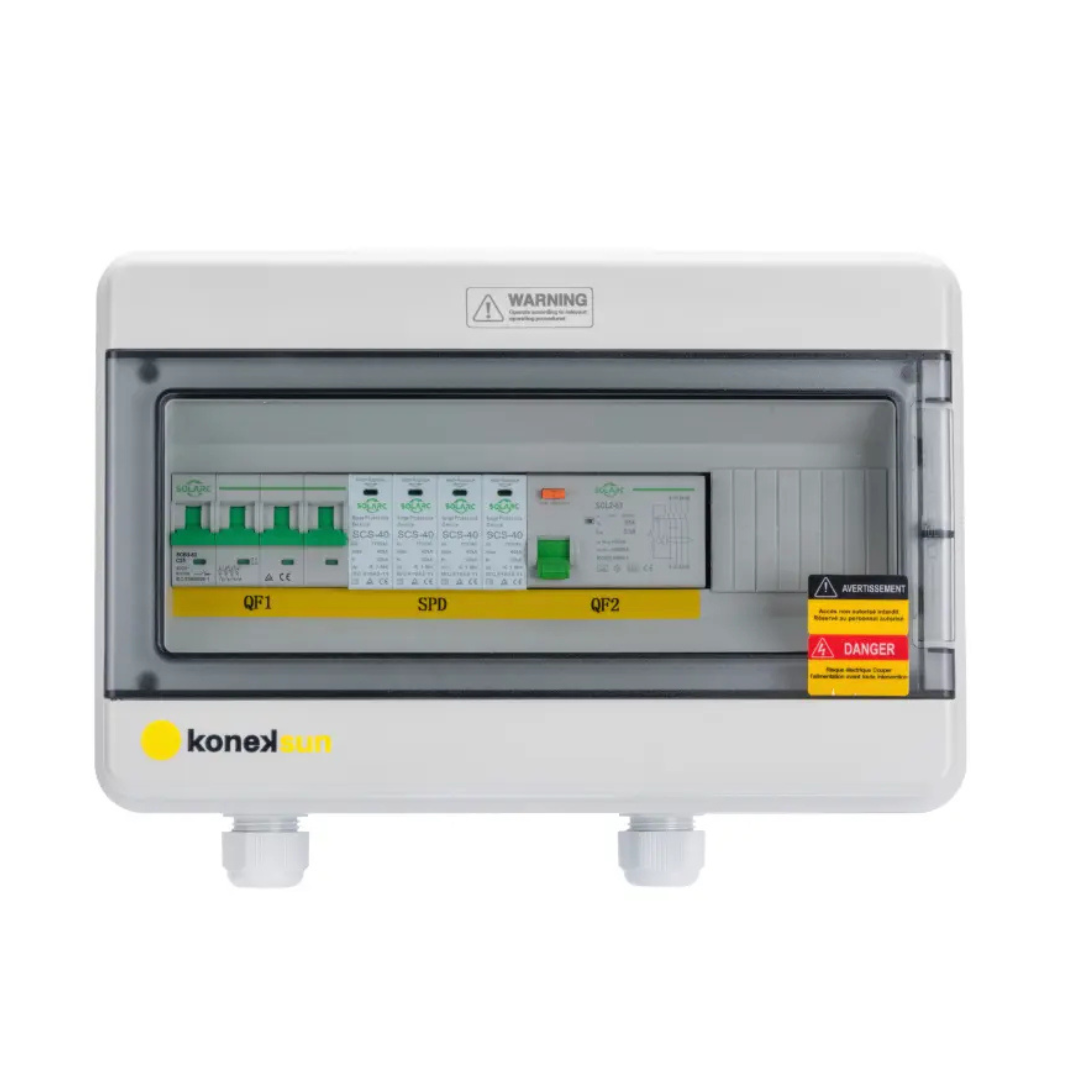

KONEKSUN – Coffret AC 12 kW Triphasé

Le coffret AC KONEKSUN 12 kW TRI est conçu pour assurer la protection électrique côté courant alternatif d’une installation photovoltaïque triphasée. Il regroupe dans un seul boîtier les principales protections nécessaires entre l’installation solaire et le réseau électrique.

Protection différentielle intégrée

Le coffret intègre un interrupteur différentiel NL1-63 de 63 A avec une sensibilité de 30 mA. Cette protection permet de détecter les défauts différentiels et participe à la sécurisation des personnes et de l’installation.

Protection contre les surintensités et surtensions

Le disjoncteur NXB-40 assure la protection du circuit contre les surcharges et courts-circuits. Le coffret intègre également un parafoudre AC SCSU 40 kA / 275 V destiné à protéger les équipements contre les surtensions transitoires.

Boîtier IP65 pour une installation protégée

L’ensemble est intégré dans un coffret HT-12 en polycarbonate avec indice de protection IP65. Une prise étanche 16 A / 250 V est également intégrée pour disposer d’un point de raccordement auxiliaire protégé.
KONEKSUN - Coffret AC 12KW TRI €299,00
Caractéristiques techniques

Caractéristiques techniques

Marque : KONEKSUN
Produit : Coffret AC
Puissance indiquée : 12 kW
Réseau : Triphasé

Boîtier : HT-12
Dimensions du boîtier : 21,9 × 22 × 10 cm
Matériau du boîtier : Polycarbonate (PC)
Indice de protection : IP65

Interrupteur différentiel : NL1-63
Configuration différentielle : 1P+N
Calibre différentiel : 63 A
Sensibilité différentielle : 30 mA
Type différentiel : AC
Certification différentielle : CE

Disjoncteur : NXB-40
Configuration disjoncteur : 1P+N
Calibre disjoncteur : C20 A
Tension : AC 230 V
Certification disjoncteur : CE

Parafoudre AC : SCSU
Capacité parafoudre : 40 kA
Tension parafoudre : 275 V
Nombre de pôles parafoudre : 2P
Certification parafoudre : CE

Prise étanche : 16 A / 250 V
Configuration prise : 2P+E
Certification prise : CE

Manuels & certificats

KONEKSUN - Coffret AC 12KW TRI

📄 Fiche technique ↓ Télécharger
Livraison & politique de retour
🎁 Livraison offerte dès 700 € d'achat

Livraison à domicile

🇫🇷 France métropolitaine (hors Corse et DOM-TOM).
Corse : frais supplémentaires indiqués dans votre panier.

📦 Petit colis

Panier jusqu'à 699 € : tarif calculé au panier.
Panier dès 700 € : offert.

🚚 Sur palette

Panier jusqu'à 699 € : tarif calculé au panier.
Panier dès 700 € : offert.

Livré chez vous sous 7 à 10 jours ouvrés
Après validation du paiement. Un transporteur (GEODIS, Colissimo, UPS, DHL ou équivalent selon le colis) vous contacte pour convenir d'un rendez-vous. Suivi par SMS et e-mail.

Retrait entrepôt à Bordeaux GRATUIT

Retrait sous 24 à 48h

Vous recevez un e-mail dès que votre commande est prête à être retirée.
3b chemin de Pique Tuile, 33750 Saint-Germain-du-Puch, France
Horaires : du lundi au vendredi, 9h-13h et 14h-17h.

Ouvrir dans Google Maps ↗

Politique de retour

↩️

Vous disposez de 14 jours à compter de la réception du matériel pour changer d'avis, et obtenir un remboursement ou échange.

Voir la politique de retour complète ↗

Facilités de paiement

Paiement par carte bancaire

American Express Apple Pay Cartes Bancaires Mastercard Visa Virement Alma

Alma — paiement en plusieurs fois

Alma

Payez en 2x, 3x ou 4x sans frais, directement à l'étape du paiement. Le simulateur exact (montant, dates) s'affiche sur la fiche produit selon le prix de votre panier.

🏦 Virement bancaire

🏦Virement bancaire

Aucun frais, aucune limite de plafond bancaire. Validez votre commande : le RIB vous est communiqué à l'étape du paiement. Votre commande est prise en charge dès réception des fonds.

Ce que vous recevez

Contenu du kit

1x KONEKSUN - Coffret AC 12KW TRI
KONEKSUN - Coffret AC 12KW TRI
Fiche technique Manuel utilisation

Tout comprendre sur ce coffret

Coffret de protection AC photovoltaïque 12 kW triphasé

Le coffret AC KONEKSUN 12 kW TRI permet de regrouper les protections électriques côté alternatif d’une installation solaire triphasée dans un seul boîtier compact.

Protection différentielle 30 mA

Le coffret intègre un interrupteur différentiel 63 A / 30 mA ainsi qu’un disjoncteur C20 A afin de protéger le circuit électrique contre différents défauts et surintensités.

Parafoudre AC 40 kA

Un parafoudre SCSU 40 kA / 275 V est intégré pour renforcer la protection de l’installation photovoltaïque contre les surtensions transitoires.

Coffret photovoltaïque IP65

Son boîtier en polycarbonate IP65 protège les composants contre la poussière et les projections d’eau. Le coffret dispose également d’une prise étanche 16 A / 250 V.

Questions fréquentes

FAQ

Retrouvez ici les réponses aux questions les plus fréquentes avant de vous lancer.

À quoi sert le coffret AC KONEKSUN 12 kW TRI ?

Il regroupe les équipements de protection côté courant alternatif d’une installation photovoltaïque afin de sécuriser le raccordement électrique entre les équipements solaires et l’installation du bâtiment.

Le coffret intègre-t-il un différentiel ?

Oui. La configuration fournie mentionne un interrupteur différentiel NL1-63 de 63 A, 30 mA et de type AC.

Le parafoudre est-il inclus ?

Oui. Le coffret comprend un parafoudre AC SCSU 40 kA / 275 V en configuration 2P.

Le coffret possède-t-il une prise électrique ?

Oui. Une prise étanche 2P+E de 16 A / 250 V est intégrée.

Peut-il être installé à l'extérieur ?

Le boîtier HT-12 bénéficie d'un indice de protection IP65. Son emplacement et sa mise en œuvre doivent néanmoins respecter les prescriptions du fabricant et les exigences applicables à l'installation électrique.

Quelles sont les dimensions du coffret ?

Le boîtier mesure 21,9 × 22 × 10 cm, ce qui permet de conserver un ensemble de protection relativement compact.
